Qual disjuntor usar em cada BTU e tensão — com bitola de fio e tomada
Atualizado em março de 2026 • Leitura: 6 minutos
Esta é a informação que todo instalador de ar-condicionado precisa ter à mão — e que todo proprietário deveria verificar antes de aceitar a instalação como concluída. Disjuntor errado é um dos problemas mais comuns e mais ignorados nas instalações residenciais de ar-condicionado no Brasil.
A tabela abaixo cobre todos os modelos domésticos disponíveis no mercado, nas duas tensões (127V e 220V), com o disjuntor correto, a bitola mínima do condutor e o tipo de tomada exigido pela NBR 5410.
| 📌 Regra geral antes da tabela: o disjuntor deve ser dimensionado para 125% da corrente nominal do aparelho (fator de segurança da NBR 5410). O fio deve suportar essa corrente com folga. A tomada deve ser 20A — nunca a tomada comum de 10A. |

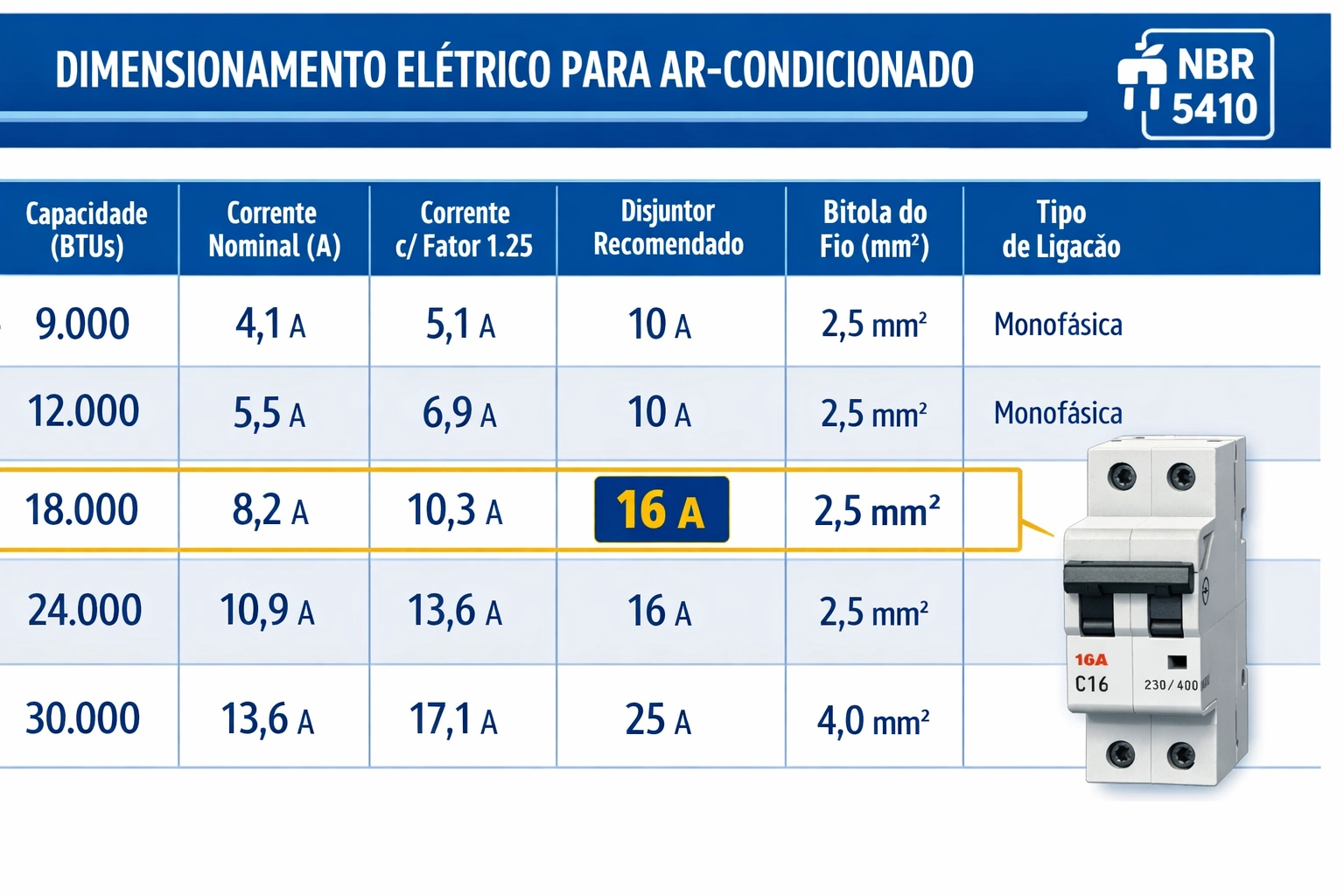

Tabela Completa — 220V (mais comum em modelos atuais)
Correntes nominais baseadas em potências típicas de mercado para aparelhos inverter. Valores reais variam conforme fabricante — consulte sempre a etiqueta do aparelho.
| 💡 Recomendação técnica: sempre que possível, instale o ar-condicionado em 220V. A corrente cai pela metade, o fio pode ser mais fino, o disjuntor menor e a perda de energia na fiação é significativamente menor. Em apartamentos modernos, o quadro elétrico sempre tem 220V disponível. |
Como Usar Esta Tabela na Prática
Passo 1 — Identifique a potência real do aparelho
A potência em watts está na etiqueta do aparelho — geralmente na lateral da unidade interna ou na caixa. Não confie apenas no BTU para calcular: dois aparelhos de 12.000 BTUs de marcas diferentes podem ter potências distintas. O valor correto para o cálculo é a potência em watts (W) ou a corrente nominal em ampères (A) indicada na etiqueta.
Passo 2 — Aplique o fator de segurança
Fórmula: Corrente do disjuntor = (Potência em W ÷ Tensão em V) × 1,25
Exemplo — 12.000 BTUs, 1.050W, 220V: (1.050 ÷ 220) × 1,25 = 5,97A → disjuntor de 10A é correto (próxima faixa acima de 5,97A disponível no mercado).
Passo 3 — Escolha o disjuntor acima da corrente calculada
Os disjuntores residenciais disponíveis no mercado brasileiro são padronizados nas seguintes faixas: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A. Escolha sempre o primeiro valor acima da corrente calculada com o fator 1,25 — nunca abaixo.
Passo 4 — Confira a bitola do condutor
O fio precisa suportar a corrente do disjuntor com margem. A tabela indica as bitolas mínimas, mas para trechos longos (acima de 15 metros do quadro até a tomada) ou instalações em eletrodutos com múltiplos cabos agrupados, pode ser necessário subir uma bitola. Em caso de dúvida, consulte eletricista.
| ⚠️ Erro comum: instalar o disjuntor certo mas manter o fio fino da instalação antiga. O fio é o componente mais crítico — um condutor subdimensionado aquece mesmo com disjuntor correto, porque o disjuntor só desarma quando a corrente ultrapassa o limite; ele não protege contra aquecimento gradual em fios muito longos ou finos. |
Tipo de Disjuntor: Monopolar, Bipolar ou Tripolar?
| Tipo | Quando usar | Protege | Aplicação no AC |
| Monopolar (1 polo) | Circuitos monofásicos 127V | Apenas a fase | Não recomendado para AC |
| Bipolar (2 polos) | Circuitos monofásicos 220V | Fase + neutro | ✓ Correto para AC 220V |
| Tripolar (3 polos) | Circuitos trifásicos | 3 fases | Apenas AC trifásico (comercial) |
Sinais de que o Disjuntor Está Errado na sua Instalação
- Disjuntor cai com frequência quando o ar liga — especialmente no modo turbo ou após longa ausência
- Disjuntor aquece ao toque — indica que opera próximo ao limite de forma contínua
- Tomada do ar-condicionado aquece ou apresenta cheiro de plástico queimado
- Outros equipamentos piscam ou reiniciam quando o ar-condicionado liga
- Fio visível com isolação ressecada, quebradiça ou descolorida
| 🔥 Se a tomada ou o fio estiver quente ao toque: desligue o ar-condicionado no disjuntor imediatamente. Não apenas no controle remoto — no disjuntor. Chame um eletricista antes de ligar novamente. Tomada quente é sinal de arco elétrico em desenvolvimento. |
Perguntas Rápidas
Posso usar disjuntor de 20A num aparelho de 9.000 BTUs? Tecnicamente funciona, mas é superdimensionado. Um disjuntor de 20A num circuito de 9.000 BTUs (que consome ~5A) demora mais para desarmar em caso de sobrecarga real — o que pode ser problemático se houver curto no fio. O correto é 10A para essa faixa.
Qual a diferença entre disjuntor e DR? O disjuntor protege contra sobrecarga e curto-circuito. O DR (Dispositivo Diferencial Residual) protege contra fuga de corrente ao solo — a situação que causa choque elétrico e incêndio por arco elétrico. São proteções diferentes e complementares. A NBR 5410 exige os dois no circuito de ar-condicionado.
O disjuntor do quadro geral precisa ser maior que o do AC? Sim. O disjuntor geral (ou o de ramal do apartamento) precisa ter capacidade igual ou maior que a soma de todos os disjuntores individuais. Se o seu geral é de 40A e você soma vários circuitos de 10A e 16A, verifique se a capacidade total está dentro do limite.
Posso instalar o disjuntor eu mesmo? Não é recomendado. Trabalho no quadro de distribuição com a rede energizada envolve risco de choque elétrico grave. Além disso, a NR-10 regula quem pode trabalhar em instalações elétricas. Para instalação em quadro de medição ou ramal de entrada, a concessionária pode exigir habilitação profissional.
| ✅ O essencial em 5 pontos: 1. 9.000 e 12.000 BTUs em 220V → disjuntor bipolar 10A, fio 2,5 mm² 2. 18.000 BTUs em 220V → disjuntor bipolar 16A, fio 2,5–4,0 mm² 3. 24.000 BTUs em 220V → disjuntor bipolar 16A, fio 4,0 mm² 4. Em 127V tudo sobe uma faixa — prefira sempre instalar em 220V 5. Disjuntor bipolar (2 polos) para 220V — nunca monopolar |
