O Que É Necessário para Instalar um Carregador de Carro Elétrico em Casa?
Comprar um carro elétrico é o início de uma mudança de rotina que vai muito além do volante. A maior transformação acontece em casa, na garagem — porque o abastecimento passa a depender diretamente da infraestrutura elétrica do seu imóvel. E é aí que surge uma das dúvidas mais comuns entre novos proprietários de veículos elétricos: o que, de fato, é preciso para instalar um carregador residencial de forma segura, legal e eficiente? A resposta envolve elétrica, normas técnicas, burocracia, custos e, dependendo do caso, até a aprovação do seu condomínio. Neste guia completo e atualizado para 2026, você vai entender cada etapa do processo — com base nas normas brasileiras vigentes e nos dados mais recentes do setor. 1. Tomada Comum Não É Opção para Carregar Carro Elétrico Essa é uma das primeiras dúvidas de quem adquire um veículo elétrico — e a resposta precisa ser direta: tomada residencial convencional não é uma forma adequada de carregar carro elétrico. Não para uso regular, e nem mesmo de forma esporádica sem uma avaliação técnica prévia da instalação. Os motivos são sérios: Risco elétrico e de incêndio. As tomadas domésticas foram projetadas para cargas intermitentes e de curta duração — um liquidificador, um secador de cabelo por alguns minutos. Um carro elétrico carregando representa uma carga contínua e elevada por 8, 10, 12 horas seguidas. Isso gera superaquecimento progressivo nos cabos, na tomada e nos disjuntores. Em instalações antigas ou mal dimensionadas, o risco de incêndio é real e documentado. Lentidão inviável. Uma tomada de 10A em 220V entrega apenas 2,2 kW de potência. Para uma bateria de 50 kWh, uma carga de 20% a 80% leva mais de 13 horas. Em 110V, esse tempo pode ultrapassar 27 horas — tornando o carregamento diário simplesmente inviável na prática. Ineficiência energética. A perda de energia durante a recarga em tomada comum é significativamente maior do que em um Wallbox, o que significa pagar mais na conta de luz pela mesma energia armazenada. A solução correta e segura é o Wallbox — um carregador fixo, projetado especificamente para essa finalidade, instalado por profissional habilitado com circuito dedicado. 2. O Que É um Wallbox e Por Que Ele É a Solução Certa O Wallbox (ou EVSE — Electric Vehicle Supply Equipment) é um carregador residencial fixo instalado na parede da garagem, especificamente projetado para recarregar veículos elétricos e híbridos plug-in com segurança, velocidade e eficiência. Diferente do carregador portátil de emergência, o Wallbox: Na prática, um Wallbox de 7,4 kW consegue adicionar cerca de 40 a 50 km de autonomia por hora de carregamento — e carregar a maioria dos carros elétricos disponíveis no Brasil completamente em 6 a 8 horas, ou seja, durante a madrugada. De acordo com a Associação Brasileira do Veículo Elétrico (ABVE), o número de estações residenciais instaladas no país cresceu mais de 70% entre 2023 e 2025, acompanhando o aumento nas vendas de elétricos. 3. Pré-Requisitos Elétricos: O Que Sua Casa Precisa Ter Antes de comprar qualquer equipamento, é fundamental avaliar se a infraestrutura elétrica do seu imóvel suporta a instalação. Esse diagnóstico obrigatoriamente deve ser feito por um eletricista qualificado. 3.1 Capacidade do Quadro de Distribuição O quadro de luz (ou “caixa de disjuntores”) da sua residência precisa ter espaço e capacidade disponíveis para receber um novo circuito dedicado ao carregador. Um Wallbox de 7,4 kW, por exemplo, exige um disjuntor dedicado de 32A em 220V. Se a sua casa já tem muitos equipamentos de alto consumo (ar-condicionado central, chuveiros elétricos múltiplos, forno elétrico, piscina aquecida), pode ser necessário fazer um upgrade no quadro de distribuição ou até na entrada de energia — o que eleva o custo total do projeto. 3.2 Ramal de Entrada da Concessionária A ligação elétrica que a concessionária (Enel, Cemig, Copel, CPFL etc.) fornece para o imóvel tem uma capacidade máxima de corrente. Se o carregador elevar o consumo além desse limite, será necessário solicitar à concessionária um aumento de carga — um processo que pode levar semanas e tem custo adicional. 3.3 Aterramento Adequado Todo imóvel com Wallbox precisa ter um sistema de aterramento em boas condições. O aterramento é a linha de defesa que, em caso de falha elétrica, conduz a corrente com segurança para o solo em vez de passar pela pessoa. A NBR 5410 e a NBR 17019 exigem aterramento de baixa impedância para instalações de carregamento. 3.4 Distância entre Quadro e Ponto de Carga Quanto maior a distância entre o quadro elétrico e o local onde o Wallbox será instalado, maior a bitola de cabo necessária e maior o custo da instalação. Distâncias longas também aumentam a queda de tensão, o que pode fazer o carregador desarmar com frequência. A norma determina que a queda de tensão no circuito deve ser inferior a 4%. 4. Os Componentes Obrigatórios da Instalação Uma instalação de Wallbox bem feita exige mais do que apenas o aparelho em si. Veja os componentes que compõem um sistema seguro e em conformidade com as normas: 🔵 O Wallbox (Carregador) O equipamento em si. Deve ser compatível com o conector do seu veículo (no Brasil, o padrão mais comum é o Tipo 2 / Mennekes). A escolha da potência (7,4 kW, 11 kW ou 22 kW) depende da capacidade de carregamento do seu carro e da sua instalação elétrica. 🔴 Disjuntor Dedicado Protege a fiação elétrica contra superaquecimento. Deve ser exclusivo para o circuito do Wallbox — sem compartilhar a mesma linha com outros equipamentos. Para um Wallbox de 7,4 kW, o disjuntor adequado é de 32A em 220V. 🟡 DR — Dispositivo Diferencial Residual (Tipo A ou B) Este é um componente de segurança crítico — literalmente pode salvar vidas. O DR detecta fugas de corrente elétrica e desliga o circuito instantaneamente, protegendo contra choques elétricos. Atenção: para instalações de veículos elétricos, a norma recomenda DR Tipo A ou Tipo B (não o tipo AC convencional). Isso porque carregadores de carro elétrico podem gerar fugas de corrente contínua pulsante, que o DR residencial
É Possível Carregar Carro Elétrico em Tomada Comum? Tudo que Você Precisa Saber
Sim, é possível carregar carro elétrico em tomada comum — mas existem pontos críticos que você precisa conhecer antes de fazer isso. Neste artigo completo, você vai entender como funciona o carregamento em tomada residencial, quais são os riscos, quanto tempo leva, quais adaptadores usar e qual é a melhor solução para o dia a dia no Brasil. 1. Sim, Dá para Carregar — Mas com Ressalvas A resposta direta é: sim, é tecnicamente possível carregar um carro elétrico em uma tomada comum residencial, seja ela de 110V ou 220V. A grande maioria dos carros elétricos vendidos no Brasil acompanha um carregador portátil (também chamado de carregador de emergência ou carregador ocasional) que permite exatamente isso. Porém, essa prática tem limitações importantes: O carregamento em tomada residencial deve ser encarado como uma solução de emergência ou uso esporádico, não como a rotina diária de recarga. 2. Como Funciona o Carregamento em Tomada Comum? Quando você conecta seu carro elétrico a uma tomada comum usando o carregador portátil que veio com o veículo, o processo funciona assim: Esse processo é classificado como carregamento de Nível 1 ou Modo 2 — o mais básico disponível. Potência disponível em tomada comum: Para efeito de comparação, um Wallbox doméstico entrega entre 7 kW e 22 kW — ou seja, de 3 a 10 vezes mais potência. 3. Quanto Tempo Leva para Carregar na Tomada Comum? Esse é o ponto mais crítico. O tempo de carregamento depende de três fatores: a tensão da tomada, a corrente disponível e a capacidade da bateria do veículo. Estimativas reais de tempo de carregamento Cenário Potência Bateria de 50 kWh (de 20% a 80%) Bateria de 75 kWh (de 20% a 80%) Tomada 110V / 10A ~1,1 kW ~27 horas ~41 horas Tomada 220V / 10A ~2,2 kW ~13 horas ~20 horas Tomada 220V / 20A ~4,4 kW ~7 horas ~10 horas Wallbox 7 kW 7 kW ~4 horas ~6 horas Wallbox 11 kW 11 kW ~2,7 horas ~4 horas Carregamento rápido DC 50+ kW ~50 minutos ~1,5 horas Atenção: esses números são estimativas. O tempo real varia conforme o estado da bateria, a temperatura ambiente, o modelo do veículo e as perdas de energia durante a conversão. Como fica claro na tabela, carregar em tomada de 110V pode levar mais de 24 horas para baterias maiores — o que é praticamente inviável no dia a dia. 4. Quais São os Riscos de Carregar em Tomada Comum? Carregar seu carro elétrico em uma tomada residencial comum não é isento de riscos. Confira os principais: Superaquecimento da instalação elétrica As tomadas domésticas não foram projetadas para suportar carregamentos longos com correntes elevadas. O carregamento de um carro elétrico é um processo que pode durar muitas horas — e a corrente puxada de forma contínua pode causar superaquecimento nos fios, nas tomadas e nos disjuntores. Risco de incêndio Em instalações antigas ou mal dimensionadas, o superaquecimento pode evoluir para um princípio de incêndio. Esse risco é especialmente alto quando a fiação da casa tem décadas de uso e não foi revisada. Danos à bateria do veículo O carregamento extremamente lento (especialmente em 110V por muitas horas) pode ser ineficiente para a química da bateria. Além disso, estudos indicam que a perda de energia durante a recarga lenta pode ser até 30% maior em comparação com um Wallbox dedicado — ou seja, você paga mais na conta de luz pela mesma carga armazenada. Instabilidade na instalação da casa Uma utilização sistemática para carregamentos com correntes elevadas e prolongadas pode causar danos estruturais no sistema elétrico da residência, comprometendo outros equipamentos conectados. Ausência de proteções específicas Os circuitos comuns residenciais não contam com as proteções exigidas pelas normas para carregamento de veículos elétricos, como o Dispositivo Diferencial Residual (DR) tipo A ou B, que protege contra fugas de corrente. 5. O Que É o Carregador de Emergência (Carregador Portátil)? A maioria dos carros elétricos vendidos no Brasil acompanha um carregador portátil — também chamado de carregador de emergência ou ICCB (In-Cable Control Box). Esse equipamento é o que torna possível carregar em uma tomada comum. Como ele funciona: Importante: esse carregador foi projetado para uso ocasional e emergencial. Ele não deve ser a solução principal de recarga, mas sim um backup para quando você estiver viajando e não tiver acesso a um carregador dedicado. Existem também carregadores portáteis avançados no mercado, como os que permitem ajuste de corrente (de 10A a 32A), com múltiplos plugues para tomadas de 10A, 20A e até industrial de 32A. Esses equipamentos oferecem mais flexibilidade e segurança do que o carregador de emergência simples que vem de fábrica. 6. Os 3 Níveis de Carregamento de Carros Elétricos Para entender bem o contexto do carregamento em tomada comum, é essencial conhecer os três níveis de carregamento existentes: Nível 1 — Carregamento em Tomada Comum (Modo 2) Nível 2 — Carregamento Residencial Dedicado (Wallbox) Nível 3 — Carregamento Rápido (DC Fast Charging) 7. Tipos de Conectores e Tomadas para Carro Elétrico no Brasil O Brasil ainda não tem um padrão único de conector para carros elétricos, mas alguns tipos dominam o mercado: Tipo 2 (IEC 62196 / Mennekes) O conector mais comum no Brasil atualmente. Compatível com redes monofásicas e trifásicas, suporta de 110V a 380V e correntes de até 32A, oferecendo potências de até 22 kW em CA. Adotado por BMW, Audi, Volkswagen, Mercedes-Benz, Renault, Volvo e BYD, entre outras marcas. CCS2 (Combined Charging System Tipo 2) Evolução do Tipo 2, projetado para carga rápida em corrente contínua (CC). Combina o Tipo 2 com dois pinos extras para CC. Muito comum em eletropostos públicos com potências acima de 50 kW. CHAdeMO Padrão japonês de carga rápida em CC. Foi muito popular no Brasil com modelos como o Nissan Leaf, mas está em declínio frente ao CCS2. GB/T Padrão chinês, adotado principalmente por veículos de origem chinesa. Tomada Industrial (CEE) Para carregamento residencial avançado sem Wallbox, pode-se instalar uma tomada industrial de 20A ou 32A com circuito dedicado. Mais
O que significa “C” no Disjuntor?
O que significa “C” no Disjuntor? Curva de Disparo explicada // Definição Técnica — ABNT NBR NM 60898 O “C” é a curva de disparo magnético instantâneo O “C” estampado num disjuntor indica sua curva de disparo magnético — o parâmetro que define em que múltiplo da corrente nominal o dispositivo dispara instantaneamente (em menos de 0,1 segundo) para proteger o circuito contra curtos-circuitos. A curva C significa que o disparo instantâneo ocorre quando a corrente atinge entre 5× e 10× a corrente nominal do disjuntor. Num disjuntor C20, isso equivale a disparo entre 100A e 200A. É a curva mais comum em instalações residenciais e comerciais gerais no Brasil, padronizada pela ABNT NBR NM 60898. 01 — Como Funciona Os dois mecanismos de proteção — e por que a curva define apenas um Um disjuntor termomagnético protege contra dois fenômenos distintos, usando dois mecanismos independentes. A letra da curva (B, C ou D) se refere exclusivamente ao segundo: 🌡️ Mecanismo 1 — igual em todas as curvas Proteção térmica (sobrecarga) Uma lâmina bimetálica se aquece gradualmente quando a corrente ultrapassa a nominal (In). O aquecimento dobra a lâmina até acionar o mecanismo de disparo. Este processo é lento — leva de segundos a minutos, dependendo da intensidade da sobrecarga. Esse comportamento é idêntico nas curvas B, C e D — não é o que a letra indica. Exemplo: disjuntor C20 com corrente de 22 A (10% acima) pode levar vários minutos para disparar. Com 40 A (2×In) dispara em poucos minutos. É a proteção contra sobrecargas graduais. ⚡ Mecanismo 2 — É AQUI que a curva importa Proteção magnética (curto-circuito) Uma bobina eletromagnética (solenoide) reage a correntes muito altas — típicas de curtos-circuitos. Quando a corrente supera o limiar magnético, o campo gera força suficiente para acionar o mecanismo de abertura em menos de 0,1 segundo (disparo instantâneo). É aqui que a curva B, C ou D define o comportamento: Curva C: dispara instantaneamente quando I ≥ 5 × In e obrigatoriamente antes de I = 10 × In (faixa segundo a ABNT NBR NM 60898). Tolera picos de partida moderados sem disparar, mas reage rapidamente a curtos-circuitos severos. 02 — O Conceito O que é uma “curva” de disjuntor — visualizando o comportamento O termo “curva” vem de como o comportamento do disjuntor é representado graficamente: num gráfico de tempo de disparo × múltiplo da corrente nominal, o comportamento do disjuntor forma uma linha (curva) descendente — quanto maior a corrente, menor o tempo para disparar. A letra B, C ou D indica onde no eixo horizontal (múltiplo de In) o salto para o disparo instantâneo acontece. Representação das curvas B, C e D — Tempo de disparo × Múltiplo da corrente nominal Tempo de disparo (s) Múltiplo da corrente nominal (× In) 1× 2× 3× 5× 10× 15× 20× 100s+ 10s 1s 0,1s Zona de disparo instantâneo (< 0,1 s) Curva B 3–5× Curva C 5–10× Curva D 10–20× Curva B (3–5×) Curva C (5–10×) Curva D (10–20×) 📐 Como ler o gráfico: o eixo vertical é o tempo — quanto mais alto, mais demorado o disparo. O eixo horizontal é o múltiplo da corrente nominal. A curva B entra na zona instantânea (disparo < 0,1s) mais cedo (a partir de 3×In); a curva C, mais ao centro (5–10×In); e a curva D, mais tarde (10–20×In). Quanto mais à direita o ponto de disparo instantâneo, mais o disjuntor tolera picos de corrente antes de disparar. 03 — B, C e D Curvas B, C e D: o que cada uma significa e quando usar B 3× a 5× In Mais sensível O que faz: dispara instantaneamente quando a corrente atinge 3 a 5 vezes a nominal. Indicada para: Cargas puramente resistivas — fornos elétricos, lâmpadas incandescentes Equipamentos eletrônicos sensíveis Cabos longos com baixa impedância de curto Circuitos onde qualquer surto deve ser cortado rapidamente Não usar em: motores e transformadores — picos de partida disparam prematuramente. C 5× a 10× In Mais comum no Brasil O que faz: dispara instantaneamente quando a corrente atinge 5 a 10 vezes a nominal. Indicada para: Uso geral residencial e comercial Ar-condicionado, geladeira, lavadora de roupas Pequenos motores com pico de partida moderado Iluminação geral e tomadas de uso geral Maioria das instalações da NBR 5410 Equilíbrio: tolera picos de partida sem disparar prematuramente, mas reage rápido a curtos reais. D 10× a 20× In Mais tolerante O que faz: dispara instantaneamente apenas quando a corrente atinge 10 a 20 vezes a nominal. Indicada para: Motores grandes com alto pico de partida Transformadores e soldadoras Equipamentos com corrente de inrush muito alta Compressores industriais na partida direta Não usar em residências: tolerância excessiva pode deixar passar correntes perigosas sem disparar. ⚠️ Por que a série começa em B e não em A? A Murrelektronik documenta a razão: a classificação começa no B para evitar confusão entre uma possível “curva A” e a unidade de medida de corrente elétrica “A” (ampere). Se existisse uma curva A, um disjuntor poderia ter “A20” estampado — o que criaria ambiguidade entre “curva A, 20A nominal” e “20A”. Iniciando em B, o problema é eliminado. Existem curvas mais sensíveis que B (como a curva Z, usada por ABB para eletrônicos muito sensíveis), mas o padrão da ABNT NBR NM 60898 para instalações residenciais e comerciais prevê oficialmente apenas B, C e D. 04 — Comparativo Tabela comparativa — B, C e D lado a lado Curvas de disparo magnético — ABNT NBR NM 60898 / IEC 60898-1 Parâmetro Curva B Curva C Curva D Faixa de disparo instantâneo 3 a 5 × In 5 a 10 × In 10 a 20 × In Sensibilidade ao pico Alta — dispara cedo Média — equilíbrio Baixa — tolera picos Proteção térmica (sobrecarga) Igual em todas Igual em todas Igual em todas Cargas resistivas (forno, lâmpada) ✓ Ideal ✓ Adequado △ Desnecessário Uso geral residencial e comercial △ Pode disparar na partida ✓ Ideal — mais comum no
Qual a Diferença Entre 110V e 127V?
Qual a Diferença Entre 110V e 127V? A Resposta Técnica e Histórica A resposta direta — e surpreendente No Brasil de hoje, 110V praticamente não existe mais como tensão oficial. A ANEEL padronizou a rede residencial baixa em 127V — e a faixa aceitável vai de 116V a 133V. O que chamamos de “tomada de 110V” é, na prática, uma tomada de 127V. O nome “110V” sobreviveu no vocabulário popular como herança histórica de quando essa era de fato a tensão das redes canadenses que eletrificaram São Paulo e o Rio de Janeiro no início do século XX. Tecnicamente, 110V e 127V são tensões distintas — com diferença de 17V, ou cerca de 15%. Para aparelhos modernos bivolt, não importa qual é qual. Para aparelhos especificados exatamente para 110V ligados numa rede real de 127V, essa diferença pode reduzir a vida útil do equipamento. 01 — A Diferença Técnica 110V e 127V: o que cada valor significa tecnicamente Ambas são tensões de corrente alternada em baixa tensão. A diferença está no valor da diferença de potencial elétrico entre o fio de fase e o fio neutro. Esses 17 volts a mais no 127V podem parecer irrelevantes, mas têm impactos concretos em equipamentos projetados especificamente para uma das duas tensões. ⚡ 110 Volts A tensão histórica — que saiu de cena Status no Brasil: não existe mais na rede oficial (substituída pelo 127V desde 1999) Origem: redes elétricas canadenses e americanas instaladas no Sudeste no início do século XX Países que ainda usam: EUA, Canadá, México, Japão (100V), partes da América Latina Faixa típica nos EUA/CA: 110V a 120V (nominal 115V ou 120V) No Brasil hoje: aparece no rótulo de produtos importados — não na rede da concessionária Segurança: choque menos intenso que 127V — corrente menor no corpo humano vs. ⚡ 127 Volts A tensão real da sua tomada Status no Brasil: tensão padrão oficial para redes residenciais baixas — definida pela ANEEL (PRODIST, Módulo 3) Origem: resultado da padronização de 1986–1999 que substituiu o 110V Faixa adequada (ANEEL): 116V a 133V — variação permitida De onde vem: tensão de fase de um sistema trifásico 220V em estrela (220 ÷ √3 ≈ 127V) Predominância: SP, RJ, parte do Sul, Norte e Sudeste O par obrigatório: onde a tomada é 127V, a tensão entre duas fases é 220V 📌 A origem do 127V no transformador: a tensão de 127V não é um número arbitrário. Ela é a tensão de fase de um sistema trifásico em estrela com tensão de linha de 220V. A relação é: 220V ÷ √3 ≈ 127,02V. Quando a concessionária fornece um sistema trifásico 220V com neutro, cada fase em relação ao neutro entrega exatamente 127V. Por isso, onde há tomada de 127V, o profissional elétrico sabe que o sistema trifásico “de linha” é de 220V. 02 — A História Por que o Brasil tem essa confusão toda — a origem histórica A coexistência de 110V, 127V e 220V no Brasil não é técnica — é histórica. No início do século XX, diferentes empresas de diferentes origens eletrificaram diferentes regiões do país, cada uma usando o padrão elétrico do seu país de origem. 1900s Canadenses chegam ao Sudeste com 110V As canadenses Rio de Janeiro Tramway, Light & Power e São Paulo Light & Power eletrificam as duas maiores cidades do país usando o padrão de 110V — o mesmo da América do Norte da época. Esse padrão “gruda” nas regiões mais populosas e industrializadas do país. 1900s Europeias chegam ao Nordeste e Centro-Oeste com 220V Concessionárias de origem europeia que instalaram redes no Nordeste, Goiás, Minas Gerais e outras regiões optaram pelo padrão europeu de 220V. O resultado: um mesmo país com dois padrões de tensão completamente diferentes, sem integração entre eles. 1986 Brasil decide padronizar — e escolhe elevar o 110V para 127V O DNAEE (Departamento Nacional de Águas e Energia Elétrica — antecessor da ANEEL) inicia o processo de padronização das redes. A decisão foi elevar a tensão das redes de 110V para 127V — mantendo compatibilidade com os aparelhos existentes mas ganhando eficiência energética e reduzindo perdas na distribuição. 1999 Prazo final de padronização — 110V deixa de existir nas redes Segundo a Foxlux, o DNAEE/ANEEL determinou que até dezembro de 1999 todas as concessionárias deveriam substituir as redes despadronizadas para o sistema padrão de 127V ou 220V. A rede de 110V foi oficialmente encerrada. O nome, porém, ficou no vocabulário popular — e causa confusão até hoje. 2024 O Ministério de Minas e Energia confirma: 110V é nome histórico Em outubro de 2024, o MME publicou esclarecimento oficial: embora tenha sido padronizada para 127V, essa tensão “ainda é popularmente chamada de 110V” — um legado da memória coletiva que não corresponde mais à realidade técnica da rede elétrica brasileira. 03 — A Norma O que a ANEEL define — as faixas aceitáveis de tensão A ANEEL regula a qualidade da energia entregue pelas concessionárias por meio do PRODIST (Procedimentos de Distribuição de Energia Elétrica no Sistema Elétrico Nacional), Módulo 3. O documento define três categorias de tensão: adequada, precária e crítica. Fora da faixa adequada, a concessionária está sujeita a penalidades e o consumidor tem direito à compensação. Faixas de tensão reguladas pela ANEEL — baixa tensão residencial Rede de 127V (onde a tomada é “de 110V”) Crítica<116V Precária116–120V Adequada117–133V Precária133–135V Crítica>135V Rede de 220V Crítica<202V Precária202–211V Adequada202–231V Precária231–233V Crítica>233V 🔍 Implicação prática para o consumidor: a ANEEL permite que a rede de 127V flutue entre 116V e 133V sem penalidade na faixa adequada. Isso significa que, na ponta mais baixa da variação (116V), você está bem próximo de 110V — o que explica por que alguns aparelhos projetados para 110V funcionam em redes nominalmente de 127V sem danos imediatos. No pico (133V), você está 23V acima dos 110V — e aparelhos projetados com tolerância estreita podem sofrer. 04 — Os Cenários O que acontece em cada situação de tensão errada ✅ Cenário seguro Aparelho bivolt na tomada 127V ou 220V A
Para que serve o cabo PP no Ar-condicionado?
O guia completo sobre o cabo mais importante da instalação do seu split ⚡ RESPOSTA RÁPIDA O cabo PP é o condutor responsável por interligar as unidades interna e externa do ar-condicionado split, transmitindo tanto a energia elétrica quanto os sinais de comunicação entre os dois módulos. Ele é escolhido para essa função por sua dupla isolação, flexibilidade e resistência a condições externas adversas. — INTRODUÇÃO — Se você já acompanhou a instalação de um ar-condicionado split, certamente viu o técnico passando aquele cabo preto e flexível entre a unidade interna (evaporadora) e a unidade externa (condensadora). Esse é o cabo PP — e ele desempenha uma função muito mais importante do que parece a olho nu. Neste artigo, explicamos o que é o cabo PP, por que ele é o mais indicado para esse trecho da instalação, quais são suas características técnicas e o que diz a norma NBR 5410 sobre o seu uso correto. — O QUE É O CABO PP — O Que É o Cabo PP? A sigla PP vem do material que o compõe: PVC (Policloreto de Vinila). O primeiro “P” representa a isolação interna de cada condutor, e o segundo “P” representa a cobertura externa que envolve todos os condutores juntos. Essa estrutura em camadas é o que faz o cabo PP ser diferente de um fio elétrico comum. 🔍 ESTRUTURA INTERNA DO CABO PP 3 VIAS 🟤 FASE Cobre + isolação PVC colorida 🔵 NEUTRO Cobre + isolação PVC colorida 🟢 TERRA Cobre + isolação PVC colorida ⬛ COBERTURA EXTERNA DE PVC (a segunda camada de proteção) Cada condutor tem sua própria isolação + todos juntos recebem uma segunda camada protetora externa — por isso o nome: PP (dupla proteção em PVC). — A FUNÇÃO NO AR-CONDICIONADO — Para Que Serve o Cabo PP no Ar-Condicionado Split? No ar-condicionado do tipo split, existem dois trechos de cabeamento elétrico distintos que cumprem funções diferentes: TRECHO DE → PARA CABO INDICADO 1 — Alimentação Quadro elétrico (disjuntor) → Unidade externa (condensadora) Fio flexível 2,5 mm² (unipolar) em eletroduto 2 — Comunicação entre unidades Unidade interna (evaporadora) → Unidade externa (condensadora) Cabo PP 3 vias — 1,5 mm² ou 2,5 mm² conforme o BTU O cabo PP cumpre o Trecho 2 — a ligação entre as duas unidades do split. Nesse trecho, o cabo precisa conduzir simultaneamente a energia para o motor da condensadora e os sinais de controle (comunicação eletrônica entre evaporadora e condensadora). Por isso, usa-se um cabo multipolar — ou seja, vários condutores reunidos em um único cabo. “O cabo PP é a ponte elétrica entre as duas metades do seu ar-condicionado. Sem ele, as unidades interna e externa não se comunicam e o aparelho não funciona.” — POR QUE O CABO PP É O INDICADO — Por Que Usar o Cabo PP e Não um Fio Comum? A escolha do cabo PP para a ligação entre as unidades do split não é aleatória — ela responde a condições técnicas específicas dessa instalação: RAZÃO EXPLICAÇÃO TÉCNICA 🌧️ Exposição às intempéries O trecho entre as duas unidades fica parcialmente exposto ao ambiente externo, sujeito a chuva, sol, variação de temperatura e umidade. A dupla camada de PVC do cabo PP oferece proteção mecânica e resistência a esses agentes que um fio simples não teria. 🔌 Múltiplos condutores em um só O cabo PP 3 vias concentra fase, neutro e terra em um único cabo. Isso facilita a instalação, organiza o cabeamento e garante que os três condutores cheguem juntos a cada ponto de conexão. 🔄 Flexibilidade O cabo PP é mais flexível do que os fios rígidos, o que facilita a passagem em locais de difícil acesso, curvas e percursos não lineares entre as unidades — situação comum em instalações de split. 🌡️ Resistência térmica O isolamento em PVC do cabo PP suporta temperaturas internas de até 70°C — compatível com o calor gerado pela condensadora em operação. Fios comuns podem degradar com mais facilidade nessas condições. ⚡ Dupla proteção elétrica A dupla isolação do cabo PP reduz o risco de curto-circuito entre os condutores internos e entre o cabo e superfícies condutoras externas. Isso é especialmente importante na ligação de um equipamento que consome corrente significativa como o compressor da condensadora. — QUAL BITOLA USAR? — Qual a Bitola Correta do Cabo PP Para Cada Potência? A bitola (seção transversal em mm²) do cabo PP varia conforme a potência do ar-condicionado. A regra geral é: POTÊNCIA (BTU) CABO PP (entre unidades) FIO ALIMENTAÇÃO (quadro) VIAS DO CABO PP 7.000 a 12.000 BTUs 1,5 mm² 2,5 mm² (flexível) 3 vias (F + N + T) 18.000 a 30.000 BTUs 2,5 mm² 4 mm² (flexível) 3 vias (F + N + T) Acima de 30.000 BTUs Consultar fabricante Consultar fabricante Pode ser 4 ou 5 vias Fonte: Goiânia Ar Condicionado; Mundo da Elétrica; WebArCondicionado. Consulte sempre o manual técnico do fabricante do aparelho. 📋 Dica importante sobre o manual do fabricante Antes de iniciar qualquer instalação, leia o manual técnico do aparelho. Alguns fabricantes especificam bitolas ligeiramente diferentes das indicadas na tabela acima. Em caso de conflito, prevaleça sempre a especificação do fabricante — desde que seja igual ou superior à bitola mínima exigida pela NBR 5410. — O QUE DIZ A NORMA — O Que Diz a NBR 5410 Sobre o Cabo PP no Ar-Condicionado? A norma ABNT NBR 5410 (Instalações Elétricas de Baixa Tensão) é a referência oficial para instalações elétricas residenciais e comerciais no Brasil. Segundo o engenheiro eletricista e consultor técnico da IFC/COBRECOM, Hilton Moreno, a norma faz uma distinção importante: ✅ Uso Permitido do Cabo PP • Ligação entre evaporadora e condensadora (trecho entre as duas unidades do split) • Incorporado pelo próprio fabricante ao aparelho (como cordão de alimentação de eletrodomésticos) • Extensões elétricas (quando o cabo PP 750V é o especificado) ❌ Uso Não Permitido do Cabo PP • Circuito de alimentação fixo (do quadro elétrico até a condensadora) — esse
Por que usar disjuntor de 16A para cabo de 2,5mm² e não o de 10A?
O dimensionamento adequado de condutores e dispositivos de proteção é um dos pilares da segurança em instalações elétricas de baixa tensão. A escolha do disjuntor correto para um determinado cabo não é uma decisão arbitrária — trata-se de um requisito normativo estabelecido pela ABNT NBR 5410, que define critérios rigorosos de coordenação entre condutores e proteções. Este documento aborda, em termos técnicos, por que o disjuntor de 16 A constitui a proteção adequada e recomendada para cabos de seção nominal 2,5 mm² em circuitos de tomadas de uso geral (TUGs), demonstrando a conformidade com os critérios de coordenação previstos na norma. 2. Capacidade de Condução de Corrente do Cabo de 2,5 mm² A NBR 5410 é a norma de referência para instalações elétricas de baixa tensão no Brasil. Em seu Anexo B (Tabela 36), a norma estabelece as capacidades de condução de corrente (Iz) dos condutores em função do método de instalação e do número de condutores carregados. Para condutores de cobre isolados com PVC, seção de 2,5 mm², os valores de referência são os seguintes: Método de Instalação Condutores Carregados Capacidade (Iz) Eletroduto embutido na alvenaria — Método B1 2 (Fase + Neutro) 24 A Eletroduto embutido na alvenaria — Método B1 3 (F + N + Terra ou trifásico) 21 A Fonte: ABNT NBR 5410:2004 — Tabela 36 (valores simplificados para condutor de cobre, isolação PVC, seção 2,5 mm²). Conclusão técnica: O cabo de 2,5 mm² suporta correntes entre 21 A e 24 A sem degradação térmica, desde que instalado conforme as condições de referência da norma. Fatores de correção de temperatura e agrupamento (NBR 5410, Tabela 40) devem ser aplicados quando as condições reais de instalação diferirem das condições de referência. 3. Critério de Coordenação — Item 5.3.4.1 da NBR 5410 A NBR 5410 estabelece, no item 5.3.4.1, o critério fundamental de coordenação entre a corrente de projeto do circuito, a corrente nominal do dispositivo de proteção e a capacidade de condução de corrente do condutor. Essa relação é expressa pela seguinte inequação: Ib ≤ In ≤ Iz Onde cada grandeza possui o seguinte significado: Símbolo Denominação Definição Ib Corrente de projeto Corrente máxima prevista para o circuito em condições normais de operação. In Corrente nominal do disjuntor Valor nominal de ajuste do dispositivo de proteção contra sobrecarga. Iz Capacidade de condução do condutor Corrente máxima que o condutor suporta continuamente sem dano térmico, nas condições reais de instalação. 4. Análise Comparativa: Disjuntor de 10 A versus 16 A Aplicando o critério de coordenação da NBR 5410 ao cabo de 2,5 mm² instalado em eletroduto embutido com três condutores carregados (cenário mais desfavorável, Iz = 21 A): 4.1 Disjuntor de 16 A Ib ≤ 16 A ≤ 21 A → CONFORME 4.2 Disjuntor de 10 A Ib ≤ 10 A ≤ 21 A → TECNICAMENTE VÁLIDO, PORÉM SUBDIMENSIONADO 4.3 Disjuntor de 20 A ou superior Ib ≤ 20 A ≤ 21 A → MARGEM INSUFICIENTE — NÃO RECOMENDADO 5. Análise do Caso com Corrente de Projeto Reduzida (Ib = 6 A) Quando a corrente de projeto do circuito é de apenas 6 A — cenário típico de circuitos de iluminação ou tomadas de uso específico com carga reduzida —, tanto o disjuntor de 10 A quanto o de 16 A atendem formalmente ao critério de coordenação. A análise técnica comparativa entre as duas opções é apresentada a seguir: Critério de Avaliação Disjuntor de 10 A Disjuntor de 16 A Conformidade NBR 5410 6 A ≤ 10 A ≤ 21 A — CONFORME 6 A ≤ 16 A ≤ 21 A — CONFORME Proteção do condutor Garantida — margem de 52% em relação a Iz Garantida — margem de 24% em relação a Iz Potência disponível (127 V) 1.270 W 2.032 W Potência disponível (220 V) 2.200 W 3.520 W Flexibilidade para expansão futura Reduzida — risco de desarme ao adicionar cargas Adequada — permite adição de cargas até 16 A Recomendação para TUGs (NBR 5410) Não recomendado como padrão Recomendado — padrão normativo 📋 Recomendação técnica para Ib = 6 A Mesmo em circuitos com corrente de projeto reduzida (6 A), o disjuntor de 16 A é a escolha tecnicamente mais adequada para TUGs com cabo de 2,5 mm². Além de atender integralmente à NBR 5410, garante flexibilidade operacional para variações futuras de carga, evita desarmes indesejados e utiliza plenamente a capacidade projetada do condutor. 6. Quadro Resumo de Dimensionamento A tabela a seguir consolida as principais informações para o dimensionamento de circuitos de tomadas de uso geral com cabo de 2,5 mm², conforme os critérios da NBR 5410: Parâmetro Especificação Seção do condutor 2,5 mm² (cobre, isolação PVC) Capacidade Iz (3 condutores, método B1) 21 A (cenário mais desfavorável — NBR 5410, Tabela 36) Capacidade Iz (2 condutores, método B1) 24 A — NBR 5410, Tabela 36 Disjuntor recomendado 16 A — Curva B ou C (conforme natureza da carga) Aplicação normativa Circuitos de Tomadas de Uso Geral (TUGs) — NBR 5410, item 9.5.2.1 Critério de coordenação (NBR 5410, item 5.3.4.1) Ib ≤ 16 A ≤ 21 A — ATENDIDO com margem de segurança de ≈ 24% Norma de referência ABNT NBR 5410:2004 — Instalações Elétricas de Baixa Tensão 7. Considerações Finais A escolha do disjuntor de 16 A para condutores de 2,5 mm² em circuitos de tomadas não é uma convenção empírica, mas uma decisão fundamentada em critérios normativos objetivos estabelecidos pela ABNT NBR 5410. O dimensionamento correto assegura simultaneamente: O emprego de disjuntores de corrente nominal inferior a 16 A (como 10 A) resulta em subdimensionamento funcional, comprometendo a usabilidade da instalação sem benefício normativo ou de segurança adicional. O emprego de disjuntores de corrente nominal superior a 16 A (como 20 A ou 25 A) reduz ou elimina a margem de proteção do condutor, representando risco potencial de superaquecimento e incêndio, especialmente quando aplicados fatores de correção de agrupamento e temperatura. ⚠️ Atenção — Fatores de Correção Os valores de Iz indicados neste documento correspondem às condições de referência da

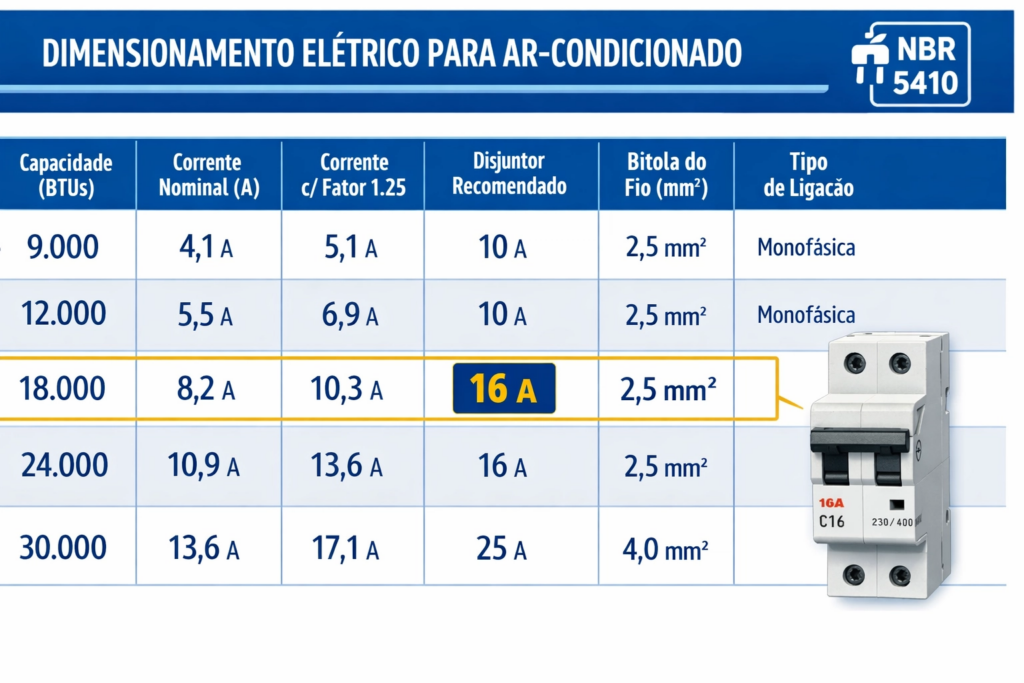

Qual Fio Usar para Ar-Condicionado Inverter? Guia Técnico e Normativo
O dimensionamento correto da fiação elétrica é um dos pilares para o funcionamento seguro e eficiente de sistemas de climatização. No caso de aparelhos com tecnologia Inverter, embora o consumo de energia seja mais otimizado e o pico de partida seja reduzido, as exigências normativas e técnicas para a fiação permanecem rigorosas para garantir a integridade do imóvel e do equipamento. Requisitos da Norma NBR 5410 De acordo com a norma brasileira ABNT NBR 5410 (Instalações Elétricas de Baixa Tensão), a seção mínima para condutores de cobre em circuitos de força (tomadas e equipamentos de potência) em instalações fixas deve ser de 2,5 mm². Mesmo que um aparelho de 9.000 BTUs apresente uma corrente nominal baixa (em torno de 4 a 6 Amperes), a norma proíbe o uso de fios de 1,5 mm² para a alimentação principal desses circuitos por questões de resistência mecânica e segurança contra sobreaquecimento a longo prazo. Dimensionamento por Capacidade (BTUs) A tabela abaixo apresenta as recomendações gerais de bitola (seção transversal) para cabos de alimentação, considerando condutores de cobre e distâncias padrão de até 15 metros. Capacidade (BTUs) Corrente Aprox. (220V) Bitola do Fio (Alimentação) Disjuntor Recomendado 9.000 a 12.000 4A – 7A 2,5 mm² 10A a 16A (Curva C) 18.000 8A – 10A 2,5 mm² 16A a 20A (Curva C) 24.000 11A – 14A 4,0 mm² 20A a 25A (Curva C) 30.000 a 36.000 15A – 20A 6,0 mm² 32A (Curva C) Nota: Para distâncias superiores a 20 metros, é necessário realizar o cálculo de queda de tensão, o que pode exigir o aumento da bitola do fio para evitar perda de rendimento e danos ao compressor. Cabo de Interligação (Comunicação) Diferente dos modelos convencionais (On/Off), o ar-condicionado Inverter exige uma comunicação constante entre a unidade evaporadora (interna) e a condensadora (externa). Esta interligação geralmente utiliza o Cabo PP, que agrupa as vias de alimentação e o sinal de dados em um único revestimento. Considerações Finais de Segurança
Queda de tensão em instalações elétricas: entenda por que é crucial calculá-la
Embasamento na ABNT NBR 5410:2004 · Projeto, dimensionamento e segurança elétrica Em qualquer projeto elétrico — residencial, comercial ou industrial —, um dos erros mais comuns e ao mesmo tempo mais silenciosos é negligenciar o cálculo da queda de tensão. O fenômeno ocorre em toda instalação elétrica e, quando ultrapassa os limites estabelecidos pela norma técnica brasileira, compromete a segurança das pessoas, danifica equipamentos, eleva o consumo energético e pode resultar em responsabilidade civil e criminal para o projetista ou instalador. Este artigo apresenta, com base direta na ABNT NBR 5410:2004 — principal norma técnica que rege as instalações elétricas de baixa tensão no Brasil —, o que é a queda de tensão, como ela se forma, quais são os seus limites normativos, como calculá-la corretamente e quais medidas mitigam seus efeitos. O objetivo é fornecer um guia técnico completo e verificável, útil tanto para engenheiros e técnicos que projetam instalações quanto para proprietários que desejam compreender a importância do assunto. 1. O que é queda de tensão e como ela ocorre A queda de tensão (ΔU) é a diferença entre a tensão disponível na origem de um circuito — por exemplo, no quadro de distribuição — e a tensão efetivamente entregue ao ponto de utilização, como uma tomada, luminária ou motor. Em termos práticos, significa que a tensão que chega ao equipamento é menor do que a tensão nominal da rede. O fenômeno decorre diretamente da Lei de Ohm (V = R × I) e da Lei de Joule: quando a corrente elétrica percorre um condutor, a resistência elétrica do material dissipa parte da energia na forma de calor, gerando uma queda de potencial ao longo do comprimento do fio. Quanto maior a corrente, maior a resistência do condutor ou maior o comprimento do circuito, maior será a queda de tensão resultante. Em corrente alternada (CA), sistema adotado na rede pública brasileira (60 Hz), a oposição total à passagem da corrente não é apenas resistiva: para seções de cabo acima de 35 mm² em cobre ou 70 mm² em alumínio, a reatância indutiva (X_L) passa a ter influência relevante e deve ser considerada no cálculo, conforme recomendação técnica da NBR 5410 e dos guias de dimensionamento dos fabricantes de cabos. 📐 Grandezas que influenciam a queda de tensão • Resistividade do material condutor (ρ): cobre ≈ 0,01786 Ω·mm²/m; alumínio ≈ 0,02817 Ω·mm²/m • Comprimento do circuito (L em metros): em circuito monofásico, considera-se a ida e a volta (2L) • Corrente de projeto (I em ampères): definida conforme a carga prevista • Seção transversal do condutor (S em mm²): diretamente inversamente proporcional à queda • Fator de potência (cos φ): relevante para cargas indutivas como motores e reatores 2. Embasamento normativo: o que diz a ABNT NBR 5410:2004 A ABNT NBR 5410:2004 — Instalações elétricas de baixa tensão — é elaborada pelo Comitê Brasileiro de Eletricidade (ABNT/CB-03) e teve sua edição vigente publicada com cancelamento e substituição da versão anterior (NBR 5410:1997) a partir de 31 de março de 2005. Ela estabelece as condições às quais devem satisfazer as instalações elétricas em edificações com tensão nominal não superior a 1.000 V em corrente alternada ou 1.500 V em corrente contínua. O tema da queda de tensão é tratado principalmente na seção 6.2.7 (Queda de tensão) e na Tabela 46 da norma, que fixam os limites máximos admissíveis. A norma também trata do tema especificamente para circuitos de motores na seção 6.5.3.4.4. 2.1 Limites máximos de queda de tensão (Tabela 46 – NBR 5410:2004) A tabela abaixo reproduz os limites normativos com suas respectivas referências: Situação da instalação (NBR 5410:2004 – Tab. 46) Limite máximo ΔU% Referência normativa Fornecimento em tensão secundária — ponto de entrega no secundário do transformador da distribuidora (MT/BT) 7% Seção 6.2.7, alínea a) Transformador de propriedade da(s) unidade(s) consumidora(s) 7% Seção 6.2.7, alínea a) Demais casos de fornecimento em tensão secundária (ponto de entrega fora do transformador MT/BT) 5% Seção 6.2.7, alínea c) Circuitos terminais — em nenhum caso 4% máx. Seção 6.2.7.2 Partida de motores (nos terminais do dispositivo de partida) 10% Seção 6.5.3.4.4 Suplemento para linhas principais > 100 m (máx. + 0,5%) + 0,005%/m Nota 3, Tab. 46 ⚠️ Nota importante sobre os limites Os limites da Tabela 46 são cumulativos: a queda de tensão total deve ser verificada desde a origem da instalação (ponto de entrega ou secundário do transformador) até o ponto de utilização mais desfavorável. A norma, na Nota 3 da Tabela 46, permite um acréscimo de 0,005% por metro de linha principal que ultrapasse 100 m — mas esse suplemento não pode superar 0,5% adicional no total. 2.2 A regra dos 4% nos circuitos terminais (item 6.2.7.2) O item 6.2.7.2 da NBR 5410:2004 é enfático: “Em nenhum caso a queda de tensão nos circuitos terminais pode ser superior a 4%.” Esse é o limite absoluto e incontornável para qualquer circuito terminal — independentemente do tipo de instalação ou da distância envolvida. Não há exceção a essa regra para circuitos de uso normal. As únicas tolerâncias admitidas pela norma são para a corrente de partida de equipamentos com alto conjugado resistente, durante o transitório de partida, conforme suas normas de produto específicas. 2.3 Dimensionamento por dois critérios independentes A NBR 5410:2004, no item 6.2.6.1.2, estabelece que o dimensionamento técnico dos condutores deve obedecer a dois critérios independentes e igualmente obrigatórios: (1) capacidade de condução de corrente e (2) queda de tensão. O condutor deve ser dimensionado pelo critério mais restritivo — ou seja, adota-se a maior seção resultante das duas verificações. Um condutor corretamente dimensionado pela capacidade de corrente pode ainda falhar no critério de queda de tensão em circuitos longos. 3. Fórmulas de cálculo: monofásico e trifásico As expressões a seguir são utilizadas para calcular a queda de tensão ou determinar a seção mínima do condutor. São baseadas na resistividade elétrica do material e consideram fator de potência unitário para cargas puramente resistivas — para cargas com componente indutivo relevante (motores, reatores), o fator cos φ deve
O Que a NBR 5410 Fala sobre Ar-condicionado?
O Que a NBR 5410 Fala Sobre Ar-Condicionado 📋 ABNT NBR 5410:2004 A norma brasileira de instalações elétricas de baixa tensão traz exigências diretas e indiretas sobre como o ar-condicionado deve ser alimentado eletricamente. Entenda o que ela determina, ponto a ponto. QUADRO ELÉTRICO Iluminação Tomadas TUG AR-COND. DIRETO Reserva FASE TERRA ✓ DR 30mA DPS surtos LIGAÇÃO DIRETA AR-CONDICIONADO Circuito Exclusivo — Ligação Direta ✓ Aterrado | ✓ DR | ✓ DPS Circuito exclusivo Prot. diferencial Prot. surtos Ligação direta Equipamento protegido ✓ ABNT Elaborada pela Associação Brasileira de Normas Técnicas 2004 Versão vigente, revisão da edição de 1997 — mais de 200 páginas ≤1000V Aplica-se a instalações de baixa tensão (AC) — onde o ar-condicionado opera Residencial, Comercial e Industrial Abrange todos os ambientes onde ar-condicionado é instalado O que é a norma A NBR 5410 e o ar-condicionado A ABNT NBR 5410:2004 é a norma brasileira que estabelece os requisitos mínimos para instalações elétricas de baixa tensão. Seu objetivo central é garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens. Embora a norma não cite o ar-condicionado com um capítulo dedicado, ela trata diretamente do equipamento em vários pontos — especialmente nas seções sobre circuitos exclusivos (ponto de ligação direta), aterramento e dispositivos de proteção. Qualquer instalação elétrica que alimente um ar-condicionado deve obrigatoriamente seguir seus critérios. 📋 Base legal: A NBR 5410 é adotada como referência técnica obrigatória por concessionárias de energia, seguradoras, bombeiros e órgãos de fiscalização. Instalações em não conformidade podem ser embargadas e seguros negados em caso de sinistro. Exigências diretas O que a NBR 5410 determina para o ar-condicionado Estas são as principais determinações da norma que se aplicam diretamente à instalação elétrica de qualquer ar-condicionado split, janela ou VRF. ⚡ Ponto de ligação direta exclusivo Item 9.1 O ar-condicionado split é ligado diretamente na fiação — assim como o chuveiro elétrico, não usa tomada. A NBR 5410 classifica esse ponto como um ponto de utilização de ligação direta, com circuito exclusivo dimensionado para a carga do aparelho. Não é permitido aproveitar circuitos de iluminação, tomadas gerais ou outros equipamentos. 🔌 Circuito elétrico exclusivo e dedicado Item 9.1 Cada aparelho de ar-condicionado deve ter seu próprio circuito elétrico, com disjuntor exclusivo no quadro de distribuição. É proibido compartilhar o circuito com iluminação, tomadas gerais ou qualquer outro equipamento. Isso evita sobrecargas e facilita a manutenção. 🌱 Aterramento obrigatório (condutor terra) Item 5.1 / 5.4 A norma exige que todo circuito tenha um condutor de proteção (fio terra) — identificado pela cor verde ou verde-amarelo. O aterramento é fundamental para a segurança contra choques elétricos e para o funcionamento correto dos dispositivos de proteção diferencial (DR). Instalar ar-condicionado sem aterramento viola diretamente a NBR 5410. 🛡️ Dispositivo DR (Diferencial Residual) Item 5.1.3 O DR detecta correntes de fuga e desliga automaticamente o circuito, protegendo contra choques elétricos. A NBR 5410 recomenda fortemente o uso de DRs de alta sensibilidade (≤ 30 mA) em circuitos que alimentam equipamentos em ambientes externos e em áreas úmidas — condição típica de onde a condensadora é instalada. ⚡ DPS — Dispositivo de Proteção contra Surtos Item 5.5 A norma prevê proteção contra quedas e variações de tensão. O DPS protege o equipamento contra surtos causados por raios e variações na rede — um risco real especialmente em regiões com alta incidência de descargas atmosféricas como o Brasil. Fortemente recomendado para aparelhos inverter, cuja eletrônica é sensível a picos de tensão. 📐 Dimensionamento correto de cabos e disjuntores Item 6.2 / 6.3 A NBR 5410 exige que a bitola do cabo e a corrente do disjuntor sejam compatíveis com a carga do equipamento. O disjuntor protege o cabo — não o aparelho. Um cabo fino com disjuntor superdimensionado é uma das mais graves violações da norma: o fio pode queimar antes do disjuntor desarmar. Dimensionamento prático Tabela de bitola e disjuntor por capacidade Com base nos critérios da NBR 5410 para dimensionamento de circuitos (queda de tensão máxima de 4%, bitola mínima para o ponto de ligação direta e corrente do disjuntor compatível com o cabo), veja os valores de referência para instalações residenciais típicas. Capacidade do Aparelho Corrente Típica Bitola do Cabo Disjuntor (Curva C) Ligação 🧊 9.000 BTUs ~6–8 A 2,5 mm² 16 A Direta (sem tomada) 🧊 12.000 BTUs ~8–10 A 2,5 mm² 20 A Direta (sem tomada) 🧊 18.000 BTUs ~10–13 A 4,0 mm² 25 A Direta (sem tomada) 🧊 24.000 BTUs ~13–17 A 4,0 mm² 25 A Direta (sem tomada) 🧊 30.000 BTUs + >17 A 6,0 mm² ou + 32–40 A Direta (sem tomada) ⚠️ Atenção: Os valores acima são referências para instalações residenciais com até 30 m de distância entre o quadro e o equipamento. Em distâncias maiores, a queda de tensão pode exigir aumento da bitola do cabo, conforme cálculo específico previsto na NBR 5410. Sempre consulte um eletricista habilitado para o projeto. 📐 Curva do disjuntor: Para ar-condicionado split, a Curva C é a indicada — ela tolera o pico de partida do compressor (que pode chegar a 3x a corrente nominal por alguns segundos) sem desarmar desnecessariamente. A Curva B é sensível demais e pode causar desarmes frequentes na partida do motor. Identificação dos condutores Cores dos fios conforme a NBR 5410 A norma padroniza as cores dos condutores para facilitar a identificação segura durante instalação e manutenção. Inversão de fios é uma das causas mais comuns de acidentes elétricos. 🟢 Verde ou Verde-Amarelo: Terra (PE) Condutor de proteção — exclusivo para aterramento. Nunca deve ser usado como fase ou neutro. É o fio que garante que a carcaça metálica do ar-condicionado fique em potencial zero, evitando choque elétrico. 🔵 Azul-claro: Neutro (N) Reservado exclusivamente para o condutor neutro isolado do sistema. Não deve ser reutilizado como fase em nenhuma hipótese, mesmo que a instalação seja monofásica. 🔴 Preto, Vermelho ou Branco: Fase (L) Condutores de fase. Em circuitos monofásicos, geralmente preto ou vermelho. Em instalações bifásicas ou trifásicas,

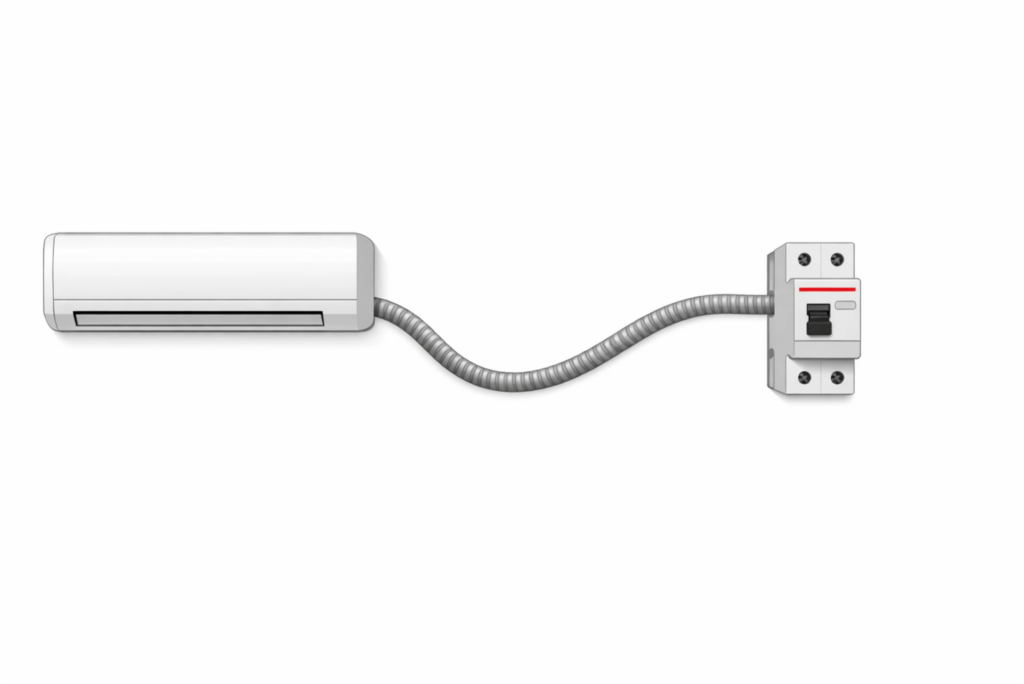

Como “Puxar” Energia para Ar-Condicionado?
Do quadro até a tomada: passo a passo técnico com material, dimensionamento e o que nunca improvisar Atualizado em março de 2026 • Leitura: 10 minutos Comprar o ar-condicionado é fácil. A parte que ninguém explica direito é como levar a energia do quadro elétrico até onde o aparelho vai ser instalado — de forma segura, dentro da norma e sem surpresas na conta de luz nem risco de incêndio. Este artigo mostra o processo completo, do início ao fim: o que você precisa saber antes de chamar o eletricista, o que o eletricista vai fazer (e por quê), os materiais corretos e os erros que aparecem com mais frequência na prática. ⚠️ Aviso importante: puxar energia para ar-condicionado envolve trabalho no quadro de distribuição com a rede energizada ou desligada no disjuntor geral. Esse serviço deve ser executado por eletricista habilitado. Este artigo explica o processo para que você entenda o que está sendo feito e possa fiscalizar — não para fazer você mesmo. 1. O que é “Puxar Energia” para o Ar-Condicionado A expressão popular “puxar energia” significa criar um circuito elétrico exclusivo — um caminho de condutores que vai do quadro de distribuição (o painel com os disjuntores) diretamente até o ponto onde o ar-condicionado será instalado. Esse circuito tem disjuntor próprio, fio dimensionado para a carga e tomada adequada. Não é ligar um fio na primeira tomada disponível. É uma obra elétrica — menor ou maior dependendo da distância e da estrutura do imóvel — que precisa seguir a ABNT NBR 5410, a norma brasileira de instalações elétricas de baixa tensão. O que é puxar energia O que não é Circuito exclusivo do quadro até a tomada do AC Usar tomada comum já existente Disjuntor próprio no quadro de distribuição Compartilhar disjuntor com outros pontos Fio novo dimensionado para a carga do aparelho Aproveitar fiação antiga sem verificar bitola Tomada TUE 20A específica para o AC Adaptador ou extensão na tomada comum 2. O que Definir Antes de Chamar o Eletricista Quanto mais informação você tiver antes, mais rápido e mais barato o serviço fica. Defina com antecedência: A tensão de instalação: 127V ou 220V? Sempre que possível, instale em 220V. Em 220V, a corrente é metade da de 127V para a mesma potência — o fio pode ser mais fino, o disjuntor menor e a perda de energia na fiação é menor. A maioria dos aparelhos inverter modernos opera em 220V. Verifique no manual ou na etiqueta do aparelho. Para confirmar se o quadro tem 220V disponível: abra o quadro e observe se há disjuntores bipolares (dois polos ligados) ou se a instalação é trifásica. Em apartamentos modernos e casas com padrão de entrada bifásico ou trifásico, o 220V está disponível. Em instalações antigas monofásicas de 127V, pode não estar — verifique com o eletricista. A localização do quadro em relação ao ponto de instalação O comprimento do trecho de fio entre o quadro e a tomada do ar-condicionado afeta o dimensionamento. Para trechos acima de 15 metros, pode ser necessário subir a bitola do condutor para compensar a queda de tensão ao longo do fio. Meça aproximadamente a distância — parede, teto e piso incluídos — antes de conversar com o eletricista. A posição da unidade interna Defina onde a unidade interna do split vai ser fixada antes de puxar a energia. A tomada precisa ficar próxima à saída do cabo da unidade interna — geralmente a 30 a 50 cm lateral ou abaixo do equipamento, acessível mas fora do alcance direto de água ou umidade excessiva. 💡 Dica prática: o técnico de ar-condicionado e o eletricista precisam trabalhar em coordenação. O ideal é que o eletricista instale a tomada antes do técnico chegar para instalar o aparelho — assim a instalação elétrica já está pronta e testada. 3. Materiais Necessários — Lista Completa Esta é a lista do que o eletricista vai usar. Conhecer os materiais ajuda a entender o orçamento e verificar se está sendo usada a especificação correta: Material Especificação correta Erro comum Disjuntor Bipolar 10A ou 16A (conforme BTU e tensão) Monopolar ou amperagem errada Condutor (fio) 2,5 mm² para até 18.000 BTUs em 220V Fio de 1,5 mm² reaproveitado de iluminação Eletroduto / canaleta PVC rígido ou flexível corrugado, diâmetro mínimo 3/4″ Fio solto sobre reboco sem proteção Caixa de embutir Caixa 4×2″ ou 4×4″ para a tomada Tomada fixada na parede sem caixa DR — Dispositivo Diferencial Residual 30 mA, instalado no quadro ou próximo à tomada Omitido por falta de conhecimento ou economia DPS — Proteção contra surtos Classe II, instalado no quadro de distribuição Omitido — risco real para aparelhos inverter 4. O Processo Passo a Passo Este é o que um eletricista competente executa ao puxar energia para ar-condicionado. Acompanhe o serviço por estas etapas: Etapa 1 — Avaliação do quadro elétrico O primeiro passo é abrir o quadro de distribuição e avaliar: há espaço para um novo disjuntor? A capacidade do disjuntor geral (ou do ramal de entrada do apartamento) suporta a carga adicional do ar-condicionado somada aos outros equipamentos? A instalação é bifásica ou monofásica? Se o quadro estiver com todos os slots ocupados, pode ser necessário substituir por um quadro maior — o que aumenta o custo do serviço. Se a capacidade do ramal de entrada for insuficiente, pode ser necessário solicitar aumento de carga à concessionária — processo separado, com custo e prazo próprios. ⚠️ Quadro lotado é mais comum do que parece: apartamentos antigos com quadros de 8 ou 12 disjuntores frequentemente estão no limite. Verifique isso antes de comprar o ar-condicionado para não ter surpresas. Etapa 2 — Desligamento e instalação do disjuntor O eletricista desliga o disjuntor geral (ou o da entrada do apartamento) e instala o novo disjuntor bipolar no slot disponível do quadro. O disjuntor é conectado ao barramento de fase e neutro do quadro — por isso é imprescindível que o profissional saiba identificar corretamente as barras do quadro e que use EPI adequado
