O dimensionamento adequado de condutores e dispositivos de proteção é um dos pilares da segurança em instalações elétricas de baixa tensão. A escolha do disjuntor correto para um determinado cabo não é uma decisão arbitrária — trata-se de um requisito normativo estabelecido pela ABNT NBR 5410, que define critérios rigorosos de coordenação entre condutores e proteções.
Este documento aborda, em termos técnicos, por que o disjuntor de 16 A constitui a proteção adequada e recomendada para cabos de seção nominal 2,5 mm² em circuitos de tomadas de uso geral (TUGs), demonstrando a conformidade com os critérios de coordenação previstos na norma.
2. Capacidade de Condução de Corrente do Cabo de 2,5 mm²
A NBR 5410 é a norma de referência para instalações elétricas de baixa tensão no Brasil. Em seu Anexo B (Tabela 36), a norma estabelece as capacidades de condução de corrente (Iz) dos condutores em função do método de instalação e do número de condutores carregados.
Para condutores de cobre isolados com PVC, seção de 2,5 mm², os valores de referência são os seguintes:
| Método de Instalação | Condutores Carregados | Capacidade (Iz) |
| Eletroduto embutido na alvenaria — Método B1 | 2 (Fase + Neutro) | 24 A |
| Eletroduto embutido na alvenaria — Método B1 | 3 (F + N + Terra ou trifásico) | 21 A |
Fonte: ABNT NBR 5410:2004 — Tabela 36 (valores simplificados para condutor de cobre, isolação PVC, seção 2,5 mm²).
Conclusão técnica: O cabo de 2,5 mm² suporta correntes entre 21 A e 24 A sem degradação térmica, desde que instalado conforme as condições de referência da norma. Fatores de correção de temperatura e agrupamento (NBR 5410, Tabela 40) devem ser aplicados quando as condições reais de instalação diferirem das condições de referência.
3. Critério de Coordenação — Item 5.3.4.1 da NBR 5410
A NBR 5410 estabelece, no item 5.3.4.1, o critério fundamental de coordenação entre a corrente de projeto do circuito, a corrente nominal do dispositivo de proteção e a capacidade de condução de corrente do condutor. Essa relação é expressa pela seguinte inequação:
Ib ≤ In ≤ Iz
Onde cada grandeza possui o seguinte significado:
| Símbolo | Denominação | Definição |
| Ib | Corrente de projeto | Corrente máxima prevista para o circuito em condições normais de operação. |
| In | Corrente nominal do disjuntor | Valor nominal de ajuste do dispositivo de proteção contra sobrecarga. |
| Iz | Capacidade de condução do condutor | Corrente máxima que o condutor suporta continuamente sem dano térmico, nas condições reais de instalação. |

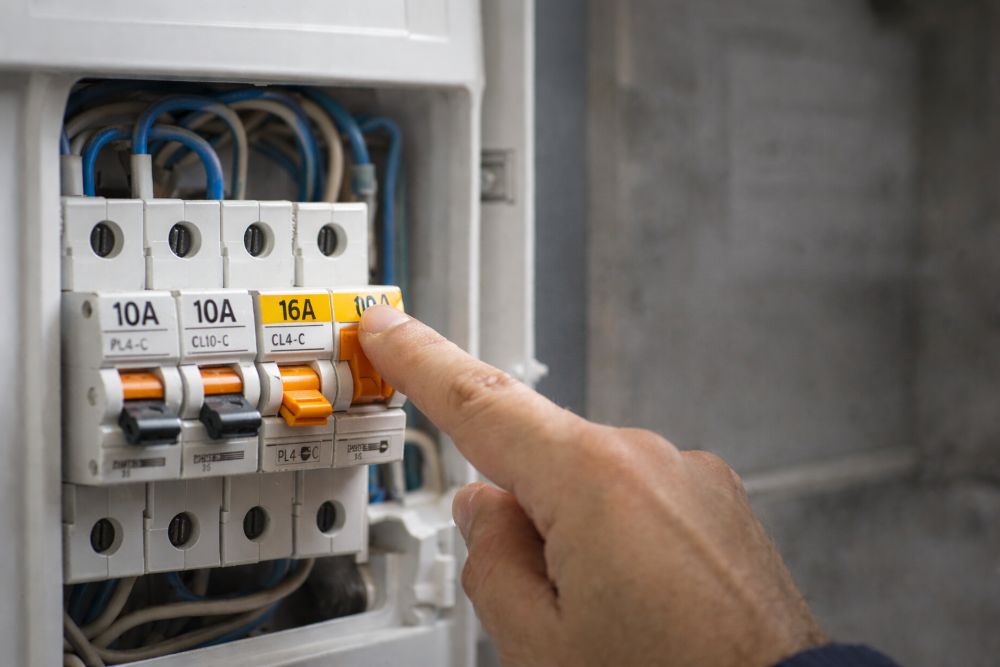

4. Análise Comparativa: Disjuntor de 10 A versus 16 A
Aplicando o critério de coordenação da NBR 5410 ao cabo de 2,5 mm² instalado em eletroduto embutido com três condutores carregados (cenário mais desfavorável, Iz = 21 A):
4.1 Disjuntor de 16 A
Ib ≤ 16 A ≤ 21 A → CONFORME
- A corrente nominal do disjuntor (16 A) é inferior à capacidade do condutor (21 A), garantindo a proteção térmica do cabo com margem de segurança de aproximadamente 24%.
- Permite corrente de projeto de até 16 A, o que equivale a 2.032 W em 127 V ou 3.520 W em 220 V — capacidade adequada para a maioria dos circuitos de tomadas de uso geral.
- Constitui a recomendação padrão da NBR 5410 para TUGs com condutor de 2,5 mm², oferecendo equilíbrio entre proteção normativa, potência disponível e margem de segurança.
4.2 Disjuntor de 10 A
Ib ≤ 10 A ≤ 21 A → TECNICAMENTE VÁLIDO, PORÉM SUBDIMENSIONADO
- A condição normativa é formalmente atendida; o cabo permanece protegido contra sobrecarga.
- Entretanto, a corrente nominal de 10 A limita desnecessariamente a potência disponível no circuito a 1.270 W (127 V) ou 2.200 W (220 V), subutilizando a capacidade real do condutor.
- Resultará em desarmes frequentes em circuitos com cargas típicas de tomadas, como ferro de passar roupa (≈ 1.000–2.000 W), secador de cabelo (≈ 1.500–2.200 W) ou micro-ondas (≈ 1.200–1.500 W), comprometendo a funcionalidade da instalação.
4.3 Disjuntor de 20 A ou superior
Ib ≤ 20 A ≤ 21 A → MARGEM INSUFICIENTE — NÃO RECOMENDADO
- O disjuntor de 20 A opera no limite da capacidade do condutor (Iz = 21 A para 3 condutores em eletroduto embutido). A margem de segurança é mínima — apenas 5%.
- A aplicação de fatores de correção por agrupamento ou temperatura (NBR 5410, Tabela 40) pode reduzir a capacidade efetiva do cabo abaixo de 20 A, resultando em situação onde o dispositivo de proteção não mais protege adequadamente o condutor.
- O disjuntor de 25 A excede inequivocamente a capacidade do cabo de 2,5 mm² e não deve, em hipótese alguma, ser utilizado para proteção desse condutor.
5. Análise do Caso com Corrente de Projeto Reduzida (Ib = 6 A)
Quando a corrente de projeto do circuito é de apenas 6 A — cenário típico de circuitos de iluminação ou tomadas de uso específico com carga reduzida —, tanto o disjuntor de 10 A quanto o de 16 A atendem formalmente ao critério de coordenação. A análise técnica comparativa entre as duas opções é apresentada a seguir:
| Critério de Avaliação | Disjuntor de 10 A | Disjuntor de 16 A |
| Conformidade NBR 5410 | 6 A ≤ 10 A ≤ 21 A — CONFORME | 6 A ≤ 16 A ≤ 21 A — CONFORME |
| Proteção do condutor | Garantida — margem de 52% em relação a Iz | Garantida — margem de 24% em relação a Iz |
| Potência disponível (127 V) | 1.270 W | 2.032 W |
| Potência disponível (220 V) | 2.200 W | 3.520 W |
| Flexibilidade para expansão futura | Reduzida — risco de desarme ao adicionar cargas | Adequada — permite adição de cargas até 16 A |
| Recomendação para TUGs (NBR 5410) | Não recomendado como padrão | Recomendado — padrão normativo |
| 📋 Recomendação técnica para Ib = 6 A Mesmo em circuitos com corrente de projeto reduzida (6 A), o disjuntor de 16 A é a escolha tecnicamente mais adequada para TUGs com cabo de 2,5 mm². Além de atender integralmente à NBR 5410, garante flexibilidade operacional para variações futuras de carga, evita desarmes indesejados e utiliza plenamente a capacidade projetada do condutor. |
6. Quadro Resumo de Dimensionamento
A tabela a seguir consolida as principais informações para o dimensionamento de circuitos de tomadas de uso geral com cabo de 2,5 mm², conforme os critérios da NBR 5410:
| Parâmetro | Especificação |
| Seção do condutor | 2,5 mm² (cobre, isolação PVC) |
| Capacidade Iz (3 condutores, método B1) | 21 A (cenário mais desfavorável — NBR 5410, Tabela 36) |
| Capacidade Iz (2 condutores, método B1) | 24 A — NBR 5410, Tabela 36 |
| Disjuntor recomendado | 16 A — Curva B ou C (conforme natureza da carga) |
| Aplicação normativa | Circuitos de Tomadas de Uso Geral (TUGs) — NBR 5410, item 9.5.2.1 |
| Critério de coordenação (NBR 5410, item 5.3.4.1) | Ib ≤ 16 A ≤ 21 A — ATENDIDO com margem de segurança de ≈ 24% |
| Norma de referência | ABNT NBR 5410:2004 — Instalações Elétricas de Baixa Tensão |
7. Considerações Finais
A escolha do disjuntor de 16 A para condutores de 2,5 mm² em circuitos de tomadas não é uma convenção empírica, mas uma decisão fundamentada em critérios normativos objetivos estabelecidos pela ABNT NBR 5410. O dimensionamento correto assegura simultaneamente:
- A proteção térmica do condutor contra sobrecargas, com margem de segurança de aproximadamente 24% em relação à capacidade mínima do cabo (Iz = 21 A);
- A conformidade com o critério de coordenação Ib ≤ In ≤ Iz previsto no item 5.3.4.1 da norma;
- A disponibilização de potência adequada para os usos típicos de circuitos de tomadas, evitando desarmes por sobrecarga em condições normais de operação;
- A flexibilidade operacional para variações de carga dentro dos limites seguros, sem necessidade de intervenção na infraestrutura elétrica.
O emprego de disjuntores de corrente nominal inferior a 16 A (como 10 A) resulta em subdimensionamento funcional, comprometendo a usabilidade da instalação sem benefício normativo ou de segurança adicional. O emprego de disjuntores de corrente nominal superior a 16 A (como 20 A ou 25 A) reduz ou elimina a margem de proteção do condutor, representando risco potencial de superaquecimento e incêndio, especialmente quando aplicados fatores de correção de agrupamento e temperatura.
| ⚠️ Atenção — Fatores de Correção Os valores de Iz indicados neste documento correspondem às condições de referência da NBR 5410. Em situações reais com múltiplos circuitos agrupados no mesmo eletroduto ou em temperaturas ambientes superiores a 30°C, é obrigatória a aplicação dos fatores de correção previstos nas Tabelas 38 a 40 da norma, podendo resultar em redução da capacidade efetiva do condutor e, consequentemente, exigir revisão do disjuntor adotado. |
